產品簡介

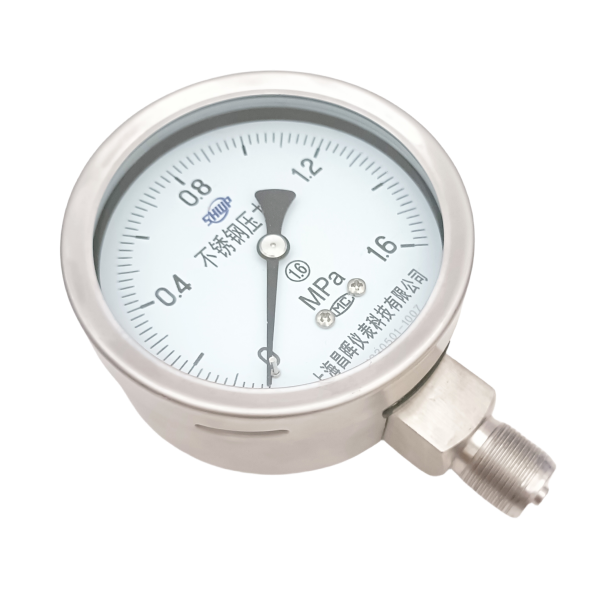

Y-B系列不銹鋼壓力表應用于石油，化工，化纖，冶金，電站等工業部門對耐腐蝕，抗振要求較高的工藝流程中測量各種流體介質的壓力。 本要的整體結構設計合理，工藝精致，具有較高的測量準確度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進國外xj****技術裝備中的******儀表實現國產化的理想配套產品。
結構原理
由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
主要技術指標
標度范圍、準確度等級
型 號 | 標度范圍MPa(Hg～Psi) | 精度度等級 |
Y-60B-F | 0～0.6、1、1.6、2.5、4、6、10、16、25、40、60 | 2.5 |
Y-60B-FZ | ||
Y-63B-F | ||
Y-63B-FZ | ||
Y-100B-F | 0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60 | 1.6 (1) |
Y-100B-FZ | ||
Y-150B-F | ||
Y-150B-FZ | ||
Y-103B-F | ||
Y-103B-FZ | ||
Y-153B-F | ||
Y-153B-FZ |
注：括號內的標度范圍和準確度等級僅供特殊訂貨。
◆使用環境溫度：-25～70℃（外殼內充液）
-40～70℃（外殼內不充液）
◆溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
◆抗工作環境振動：V·H·4級（外殼內充液）
V·H·3級（外殼內不充液）
◆外殼防護等級：IP65
◆重量：0.2kg(Y-60B-F)
0.6kg(Y-100B-F)
1.0kg(Y-150B-F)
